Серия CNCXG для труб с большим диаметром

Модель		CNCXG 1400
Диаметр		Ф400-Ф1420мм
Максим. вес трубы		10 000кг
Толщина резки		Плазма 1-25мм
Материал		Углеродистая сталь ,легированная сталь, нержавеющая, цветной металл.
Скорость реза		80-3000мм/мин
Толщина резки		5-50мм
Количество контролируемых осей		2-6
Вращение оси трубы		Стандартное свободное вращение
Движение газом вправо-влево		Стандартное , диапазон движения 14800мм при резке длиной 13м
Форма теста		Стандартный 0-90°
Покачивание резака влево- право		Дополнительно±60°
Движение резака снизу вверх		Дополнительный 150-1700
Продольное покачивание резака		Дополнительный ±60°
Расширение режущего сопла		Необязательно
Режим реза		Дополнительно кислородно-ацетиленовый,окси-сжиженный газ,воздушно-плазменный.
Источник напряжения		380В 50Гц 15 кВа
Длина машины при длине 5000мм		Настраивается
Длина машины при длине 13000мм		Настраивается
Ширина		Настраивается
Высота		Настраивается
Миним. длина трубы		375мм
Максим.длина трубы		5000 Стандартный
Максим.длина трубы		13000 Дополнительно
Миним.пересечение угла		20 степень
Патрон		3-5 патрон кулачки
Сквозное отверстие внутри патрона		20 мм
Устройство крепления для электрического патрона		Необязательно
Устройство крепления для патрона		1комплект
Кронштейн с колибровкой		Необязательно
Кронштейн		5 компл.(13м)3места(6м)
Диапазон угла кромок		60
Цветной сенсорный экран и контролёр наклона угла		1 комплект
Плазменная резка		Необязательно
Газовая резка		1 Комплект
Вертикальное перемещение мм Скорость /мин.(максим)		10 000
Движущее расстояние		900-1700мм
Скорость движения		900 мм/мин
Расстояние Продольного перемещения		150-1700мм
Скорость движения передней кормы		1500 мм/мин
Расстояние газового резака		80 мм
Температура окружающей среды		-20-50
Режим контроля
Устройство регулирования высоты главного привода		Автоматический
Первичная скорость вращения диска		Автоматический
Вращение оси трубы		Автоматический
Движение резака вправо-влево		Автоматический
Переключатель		Ручной
Для резки
Многомерная режущая головка		1 комплект
Компенсатор отклонения вертикального радиуса		Есть
Максим.рабочая зона		20 000 мм/мин
Движение диапазона резака 4900мм		Есть
Движение диапазона резака 12 900мм		Необязательно
Угол максим . наклона резака		±60°
Устройство регулирования высоты		Есть
Система управления
ПК		Стандартный
Система ЧПУ		Есть
Интерфейса (10 дюймов жидко- криссталический цветной дисплей)		Стандартный
USB- интерфейс		Содержится
Система дистанционных сетей		Есть
Программное обеспечение
MDI (онлайн программирование)		Стандарт
OPPL (офис ручного программирования )в автономном режиме программирования		Необязательно
СAD/CAM		Необязательно
Программа автоматического набора		Необязательно
Точность станка
Точность вращения главного привода		±0.25
Точность реза		±0.5
Точность покачивания резака		±0.5°
Рез
Международный стандарт ISO9013-2002 и ISO 8206-1991		Стандарт
Длина реза точность		±1.5мм
Скос		±2°
Процесс резки
Газовый рез		Стандартный
Толщина резки :1-50мм(угол резания 45+0)		Стандарт
Самовоспламенение		Есть
Плазменная резка		Необязательно
Устройство для удаления пыли
Фильтр от Пыли		Необязательно
Потребляемая мощность
Нормальное напряжение : 380-440+10%-10%, 3фазы питания 50Hz( газовая резка)		12 Коливольт-ампер
Нормальное напряжение : 380-440В+6%-10%, 3фазы питания 50Hz ( плазменная резка)		46 Коливольт-ампер
Воздушный плазменный резк,6бар( угол ошибка составляет менее 4+0)		40 Нл/мин
Газовый рез, ацетилен и воздух, 1.5бар, толщина резки :54мм, угол резания 45градусов		50 Нл/мин
Пламя резки , 02. толщина резки 50мм, 10бар, рез 45 градусов, тонкость реза 98%		270 Нл/мин
Плазменная резка :воздух, 6 бар,( угол резасоставляет 4+0)		26 Нл/мин
Плазменная резка : 02, 6 бар, тонкость реза 99%		25 Нл/мин

Машина для резки труб с ЧПУ удобна в работе . Пользователю не надо рассчитывать программу , просто надо ввести параметры , такие как диаметр, угол пересечения и т.д., машина автоматически вырезает линию пересечения , отверстия и фаски.

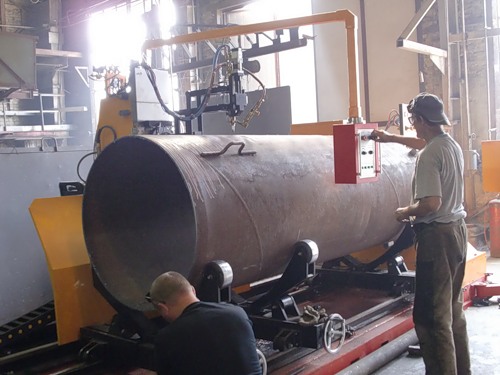

Для резки труб с большим диаметром используется цифровая система управления ЧПУ.

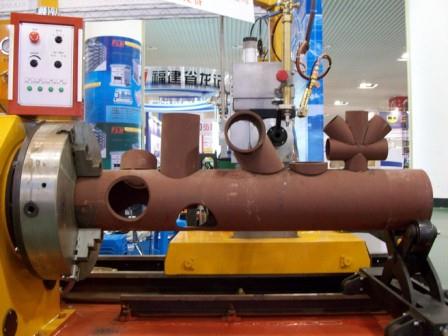

Для всех моделей используется 2-6 ось. Станок совмещает управление осей при резке. Может вырезать пересекающиеся линии , отверстия , фиксированный и переменный угол наклона , фиксирование конических точек .

Машина с ЧПУ для резки труб с большим диаметром является передовым в области дизайна и структуры. Система с китайским и английским интерфейсом. Проста в управлении , надёжна и стабильна в эксплуатации.

Параметры резки могут быть сохранены в файл, формирование технической базы данных .

Режим реза может быть как кислородно-ацетиленовой, окси-сжиженного газа и плазмы в соответствии с потребностями. Режущей диаметр трубы составляет от 8000-2000мм, предоставляется программное обеспечение BYME.

Специалисты ООО «ТОП Инжиниринг» будут рады ответить на все интересующие вопросы по телефону: +375 (29) 393-70-70 или по электронной почте: technosvarka@mail.ru
