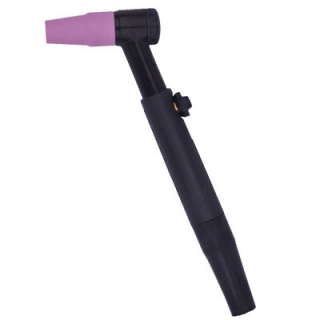

Горелка Агни 22
Горелка Агни 22 - упрощенная горелка, с совмещенным токогазоподводом, предназначенные для сварки в условиях небольших производств и мастерских.
Горелка Агни 22 предназначена для ручной сварки неплавящимся электродом в среде инертных газов малоуглеродистых и нержавеющих сталей на постоянном токе прямой полярности.
Горелка не имеет водяного охлаждения, поэтому ее применение особенно удобно, когда возникают трудности с использованием охлаждающей воды - при монтаже, на большой высоте, при отрицательных температурах.
Горелка имеет краник для регулирования расхода защитного газа и шлейф с совмещеннымтокогазоподводом.
Горелка поставляется со шлейфом, оканчивающимся вставкой 703 со специальной конической резьбой.
Для подключения горелки к аппаратам, не имеющим соответствующего гнезда, можно использовать гнездо кабельное 673.
Кроме описанного выше исполнения горелки - со вставкой шлейфа под специальное приборное гнездо, горелка может поставляться и в других исполнениях:
- под штуцерно - ниппельное соединение G1/4;
- под штуцерно - ниппельное соединение М14;
- под штуцерно - ниппельное соединение М16х1,5;
- с усиленной изоляцией шлейфа для сварки алюминиевых сплавов с применением осциллятора.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| Охлаждение | газ |
| Сварочный ток (при ПВ=60%), А постоянный ток сварки, DC, max
переменныйток сварки, АС,max |
100 80 |
| Количество осей поворота головки горелки | 0 |
| Краник газа | есть |
| Максимальный ток в цепи управления, А | 2 |
| Диаметр вольфрамового электрода, мм | 1.6 ÷ 5 |
| Выходной диаметр сопла, мм | 8; 9; 12; 12.5 |
| Давление газа, не более, кПа (кг/см2) | 147 (1.5) |
| Расход защитного газа (аргона), л/мин | 8 – 12 |
| Габаритные размеры (длина), мм | 185 |
|
Высота головки, мм min max |
70
142 |
| Толщина рукоятки, мм | 23,5 |
| Масса горелки (без шлейфа), кг | 0.20 |
| Интервал рабочих температур, °С | от –10 до +40 |
| Относительная влажность воздуха при 20°С, не более, % | 80 |
