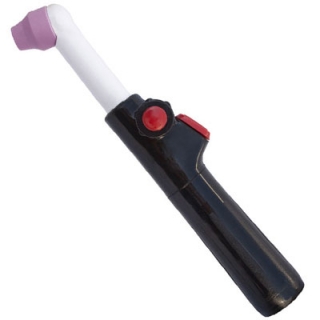

Горелка Агни 03/04
Агни-03/04 - малогабаритная горелки (с уменьшенной высотой головки) для сварки в труднодоступных местах. Горелка Агни-03/04М предназначена для ручной сварки неплавящимся электродом малоуглеродистых и нержавеющих сталей, сплавов меди, никеля, титана на постоянном токе прямой полярности, а также алюминия и его сплавов на переменном токе.
Горелка не имеет водяного охлаждения, поэтому ее применение особенно удобно, когда возникают трудности с использованием охлаждающей воды - при монтаже на большой высоте, при отрицательных температурах, в условиях небольших производств и мастерских.
Конструкция горелки обеспечивает поворот головки в удобное для работы положение относительно продольной оси рукоятки на угол ±180° и обеспечивает хорошую защиту рукоятки от перегрева.
Горелка имеет кнопку дистанционного управления сварочным током и краник для регулирования расхода защитного газа.
Подвод защитного газа (аргона) и сварочного тока осуществляется раздельно.
Поставка горелок возможна как со шлейфом, так и без шлейфа (для самостоятельного подключения).
Длина шлейфа, исполнение изоляции и присоединительные элементы оговариваются при заказе.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| Охлаждение | газ |
|
Сварочный ток (при ПВ=60%), А: постоянный ток сварки, max переменный ток сварки, АС, max |
180 150 |
| Количество осей поворота головки горелки | 1 |
| Краник газа | есть |
| Максимальный ток в цепи управления, А | 2 |
| Диаметр вольфрамового электрода, мм | 1.6; 2; 3 |
| Выходной диаметр сопла, мм | 10.4 |
| Давление газа, не более, кПа (кг/см2) | 147 (1.5) |
| Расход защитного газа (аргона), л/мин | 6 – 12 |
| Габаритные размеры (длина), мм | 220 |
| Высота головки, мм | 35 |
| Ширина по кранику, мм | 45 |
| Диаметр рукоятки, мм | 34 |
| Масса горелки (без шлейфа), кг | 0.29 |
| Интервал рабочих температур, °С | от –10 до +40 |
| Относительная влажность воздуха при 20°С, не более, % | 80 |
